在制造业中，6061铝合金因良好的综合性能被广泛应用，但ADC12铝合金压铸件凭借压铸工艺的高效性和复杂结构成型优势，常被考虑作为替代方案。然而，材料替换并非简单替换，需结合性能、工艺与场景综合判断。本文围绕“6061铝件能否换ADC12压铸件”展开，分析核心考虑因素及禁用场景，为项目选型提供实操参考。

一、先搞懂：ADC12与6061的本质差异

ADC12和6061虽同属铝合金，但材料特性与成型工艺截然不同，这是替换的基础判断依据：

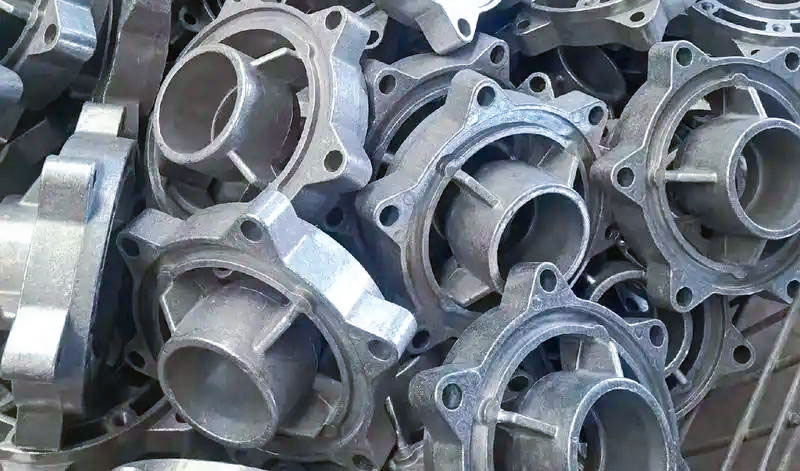

• ADC12：压铸铝合金的“效率代表”
  典型压铸材料，适合通过压铸工艺一次性成型复杂结构件（如气缸盖罩盖、传感器支架）。其成分含较高硅（9.6%-12%，GB/T 15114-2021标准）提升流动性，利于压铸，但韧性较低（延伸率3%-5%）、焊接性差，加工后易因硅析出产生表面缺陷（如灰黑色粉末）。

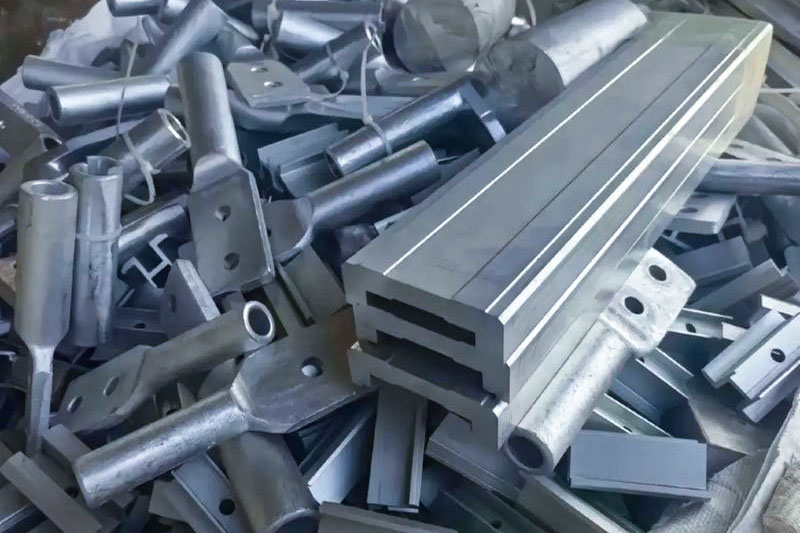

• 6061：挤压型材的“性能多面手”
  以挤压工艺为主，具备三大核心优势：①良好加工性（可精密切削、钻孔，加工精度达CT5级，公差±0.01mm）；②焊接性优异（适合组装连接，焊接接头强度达母材85%以上）；③含镁元素（0.8%-1.2%，GB/T 3190标准）提升耐腐蚀性（中性盐雾≥500小时，ISO 9227标准）和韧性（延伸率≥12%，T6态），常用于需受力、耐蚀或精密处理的场景。

二、替换前必须考虑的3个核心问题

判断6061铝件能否换ADC12压铸件，需重点评估以下维度，缺一不可：

1. 性能是否“适配”？看3个关键指标

• 受力与韧性：6061韧性优于ADC12（延伸率12% vs 3%-5%），若产品需承受冲击或动态载荷（如机械臂关节、承重支架），ADC12易断裂，不建议替换。
• 耐腐蚀性：6061的镁合金特性带来更好耐蚀性（中性盐雾≥500小时），若产品用于潮湿、酸碱环境（如户外设备外壳、液体输送部件），ADC12易氧化生锈（盐雾测试仅100-200小时），需谨慎。
• 表面与后处理：6061适合电镀、阳极氧化（氧化膜均匀致密，色差△E≤2，CIE LAB标准），ADC12因高硅含量，阳极氧化易出现颜色不均、暗淡（尤其黑色氧化，色差△E＞3），若产品对外观要求高（如消费电子外壳），需提前测试表面处理效果。

2. 工艺是否“兼容”？压铸 vs 挤压的取舍

• 结构复杂度：ADC12压铸件适合复杂三维结构（一次成型，减少组装，材料利用率＞95%），6061挤压型材更适合线性、规则形状（如型材框架）。若原6061件为简单结构，换ADC12可能增加模具成本（压铸模具150-300万元）；若为复杂结构，ADC12压铸反而能提升效率（单件成型周期≤30秒）。
• 加工精度：6061可通过切削、打磨实现高精度（如精密仪器部件，表面粗糙度Ra0.4μm），ADC12压铸后表面可能有毛刺、缩孔（精度CT6-CT8级，公差±0.1-0.3mm，GB/T 6414标准），需额外打磨，不适合超精密场景。

3. 成本与效率是否“划算”？

ADC12压铸适合大批量生产（模具成本摊薄后单价低，年产≥50万件时单价较6061低20%-35%），6061挤压适合中小批量或定制化需求（挤压模具成本仅10-30万元）。若项目为小批量、简单结构，换ADC12可能因模具成本导致总成本上升，需算清“批量账”。

三、这3类产品绝对不能换！

并非所有6061铝件都能替换，以下场景ADC12“天生不适合”，强行替换会导致性能失效或安全风险：

1. 高受力/冲击类产品

如无人机机架、汽车悬挂部件、机械传动件——6061的韧性可吸收冲击载荷（冲击功10J，夏比V型缺口），ADC12脆性较高（冲击功仅2-3J），长期受力易开裂。

2. 需焊接组装的产品

如管道连接件、框架结构（需焊接固定）——6061焊接性优异（气孔率＜1%），ADC12因高硅含量，焊接时易产生气孔、裂纹（气孔率5%-10%），导致连接强度不足（焊接接头强度180-220MPa vs 6061的310MPa）。

3. 精密加工或高耐蚀产品

如医疗设备部件（需无菌清洗，6061耐蚀性符合YY/T 0694-2008标准，ADC12消毒30次后出现点蚀）、海洋工程零件（高盐雾环境，6061可耐盐雾10年以上，ADC12 6个月即锈蚀）、精密仪器外壳（需电镀亮面，6061电镀附着力达5B级，ASTM D3359标准，ADC12仅3B级易脱层）——6061的耐蚀性、加工精度和表面处理稳定性是ADC12无法替代的。

四、总结：替换的“黄金法则”

6061铝件换ADC12压铸件，核心是“场景匹配”：若产品为复杂结构、中小受力、大批量生产（年产≥50万件），且对焊接/耐蚀/精密加工要求低，可优先考虑ADC12；反之，涉及高韧性（冲击/动态载荷）、焊接、耐蚀（潮湿/酸碱/海洋环境）或精密场景（IT5级以上精度），6061仍是更稳妥的选择。替换前建议先做小批量打样，测试性能（如强度、耐蚀）和表面处理效果，避免直接量产踩坑。

制造业的材料替换从来不是“成本优先”，而是“性能适配+场景匹配”的综合决策——选对了，降本增效；选错了，返工报废。
