在实际项目对接中，我们常遇到客户一开始就指定材料型号的情况，但很多时候这些材料并不适合压铸工艺。比如去年有个新能源汽车结构件项目，客户坚持要用6061铝合金，我们也是直接拒绝了，做不了。还有个医疗设备客户想做不锈钢304精密件，开始用CNC，现在考虑用压铸批量来做，材料还是304结果，这也是不可行的。

一、哪些材料不适合压铸？避坑指南

压铸的本质是高压高速填充模具，材料的流动性、熔点、收缩率直接决定成败。根据长创精密智造的经验，以下几类材料几乎无法压铸，必须提前排除：

1. 变形铝合金：6061、6063等

这类合金我们在汽车结构件项目中遇到过多次，它们属于"变形加工用合金"，硅含量通常低于1%，熔融状态下像黏稠的蜂蜜，高压下根本无法快速填充模具的复杂型腔。客户如果需要类似强度，我们都会建议改用压铸专用铝合金，而不是强行用6061去压铸。

2. 不锈钢300系列、steel 25L等钢材

不锈钢304的熔点超过1400℃，而我们的压铸模具耐受温度通常不超过700℃，之前有客户要求做不锈钢316的通讯箱体压铸，完全不现实。steel 25L这类结构钢更麻烦，收缩率超过2%，成型后尺寸误差能到±0.5mm，根本达不到精密件要求。

3. 硅青铜、高碳钢等特殊合金

硅青铜在压铸时结晶温度范围宽，根本无法通过气密测试；高碳钢含碳量高，熔融时容易氧化，铸件表面全是气孔，抛光后砂眼密密麻麻，后期处理成本比铸件本身还高。

二、压铸常用材料及特性：选对材料是关键

适合压铸的材料必须"好流动、易成型、稳收缩"。

铝合金（最常用）

锌合金（低成本首选）

镁合金（轻量化首选）

铜合金（高强度、高耐磨）

三、材料不合适？替代方案帮您解决

如果您指定的材料不适合压铸，我们通常会从"性能接近、工艺可行、成本可控"三个维度提供替代方案，以下是两个常见案例：

案例1：原指定6061铝合金（需强度+低成本）

6061根本压不出来，我们会根据项目需求推荐：

• ADC13铝合金：强度接近6061（抗拉强度≥220MPa），我们的汽车铝壳体项目常用，良率能稳定在95%以上；
• Zamak5锌合金：成本比铝低30%，适合中小型非承重件，比如我们做过的鼠标外壳，月产10万件毫无压力；

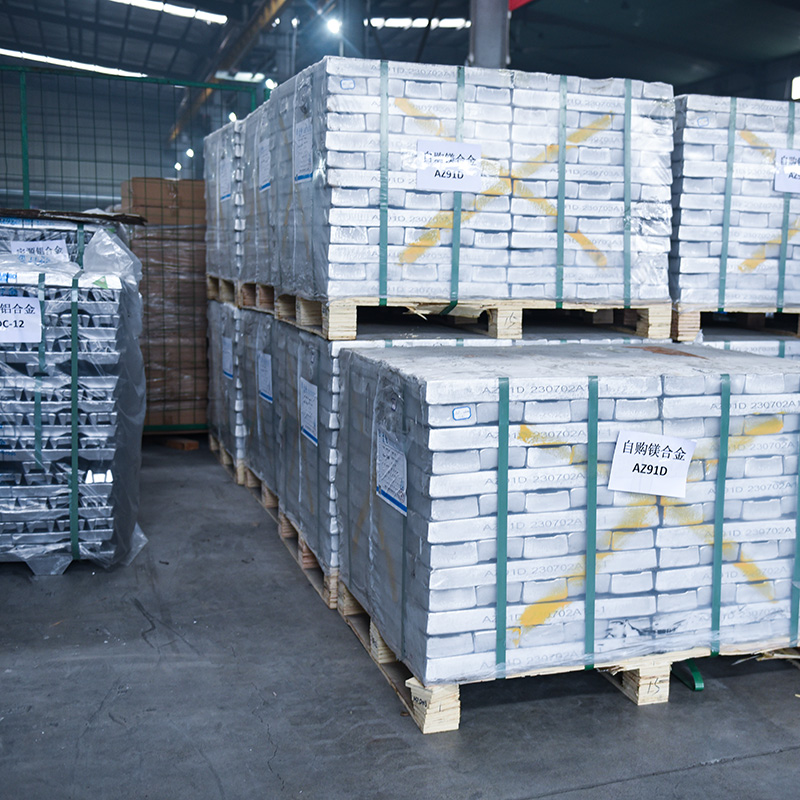

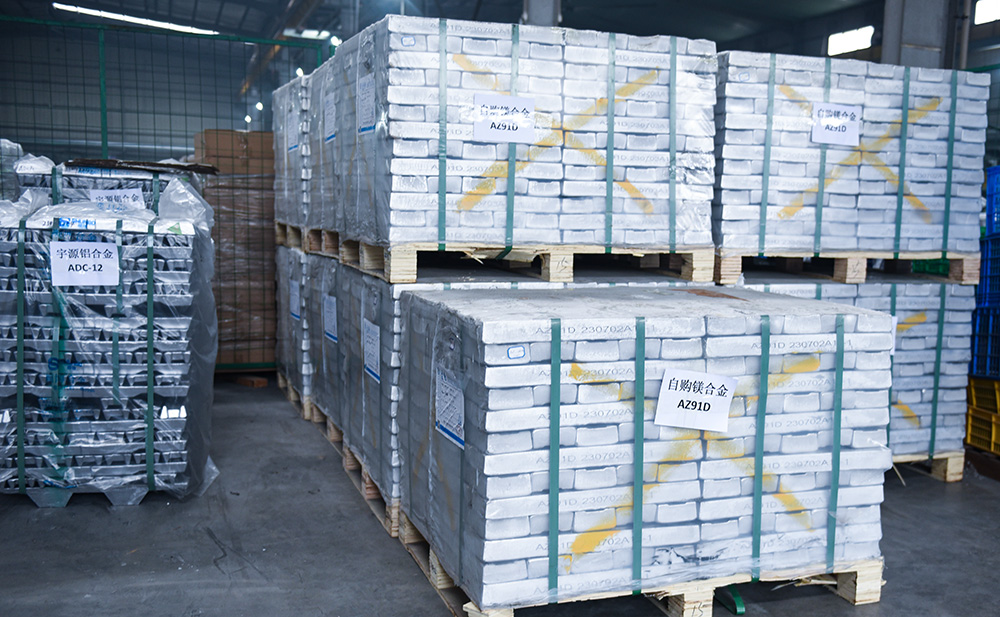

• AZ91D镁合金：如果重量敏感（比如无人机结构件），密度仅1.8g/cm³，比铝轻30%，且我们的镁合金压铸设备每月能产15万件以上。

案例2：原指定不锈钢304（需耐蚀+精密）

不锈钢304压铸不现实，替代方案：

• A356铝合金+钝化处理：我们做过新能源充电桩外壳，钝化后中性盐雾测试达96小时（10级），耐蚀性接近不锈钢，成本直接降50%；
• C83600铜合金：如果需要耐磨（比如齿轮箱部件），硬度比不锈钢还高，且压铸后CNC加工精度能到±0.02mm。

结论

压铸材料没有"最好"，只有"最合适"。之前有个汽车马达盖项目，客户一开始指定A380，我们评估后发现结构简单，改用ADC12后成本降了15%，性能完全达标。提前确认材料适配性，能少走很多弯路——毕竟模具开模要30天，试模成本不低，所以建议在需求供应商报价之前呢，先对压铸材料做一下了解，看看是否符合自己的项目需求。
