在铝合金压铸项目开发中，样品完美而大货质量滑坡是做新产品的客户常遭遇的问题。以下案例揭示了一个典型陷阱：工厂为赶产量调整模温、注射参数，导致大货出现表面粗糙、重量减轻、公差变宽等差异，并以“效率调整”为由推责，造成装配不良。本文将解析样品与大货不一致的原因，并给出公差确认、参数控制及供应商筛选的关键要点。

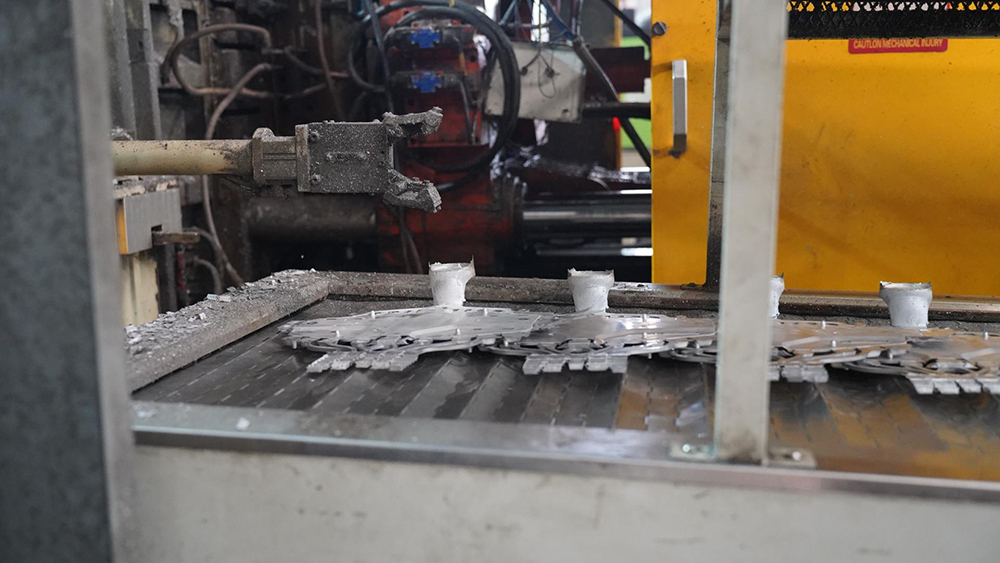

为什么会压铸铝合金样品和大货不一样

打样合格的压铸铝合金件，赶产量调模温、注射参数后出现尺寸公差宽、抛光差、装配不良，核心原因如下：

模温调整失控

1. 打样模温稳定（180-220℃），赶产量时为缩短生产周期，将动模、定模模温分别调至120℃、200℃以上，冷却不均致收缩率波动、尺寸偏差、表面氧化粘模致抛光差
2. 行业常见案例：某压铸厂降模温30℃，件收缩率偏差0.2%，装配不良

注射参数失衡

1. 打样参数优化，赶产量时缩保压（18s→12s）致缩孔、尺寸偏小；注射增压压力提高10%致飞边、尺寸偏大，公差带变宽
2. 行业常见案例：缩保压后，件缩孔抛光暴露，表面粗糙

参数未验证固化

1. 调参后未做首件/小批量试产，模温±10℃波动、压力不稳致批次差异
2. 行业常见案例：直接量产，件配合尺寸不符，装配失效

模温局部不均

1. 浇口/动定模温差超10℃，致表面麻点、翘曲，抛光光泽差
2. 行业常见案例：模温升至200℃，件麻点多，抛光光泽不足

公差范围应该如何确认

确保打样与大货公差一致，需严格实施以下措施：

1. 提供完整公差图纸：必须提供标注所有尺寸与形位公差的正式图纸，作为合同附件，确立书面标准，将口头要求转化为书面技术规范，避免双方理解歧义，为验收提供无可争议的权威标准。
2. 建立签字封样机制：打样合格后双方签字封存样品，作为大货验收实物基准。
3. 锁定工艺与模具：要求铝合金压铸厂书面确认打样工艺参数，禁止未经客户书面同意的模具修改。

追求效率调整参是正常现象吗？

铝合金压铸大货中调整模具温度与注射参数以提升效率是常见实践，但必须谨慎操作，绝不可牺牲产品质量，不仅要考虑工厂自身的效率也要同是考虑客户产品品质。

1. 基于合格基线：在试模验证的参数窗口内调整。
2. 符合材料规范：模具温度适应合金要求范围。
3. 增量式调整：每次仅小幅度改动一个变量。
4. 立即质量验证：调整后执行首件检验，监控缺陷。
5. 确保状态稳定：模具热平衡、设备运行正常。
6. 规范流程记录：遵循SOP，记录数据以便追溯。

如何规避这类供应商

规避此类供应商的方法有以下这些方法：

1. 现场考察生产环境，看看厂里的规不规，有没有标准流程，核查企业的管理流程、运行记录，确认是否符合ISO体系标准要求。
2. 查原材料凭证抽检，多轮样品验证试产。
3. 明确售后追责条款。
4. 分阶段付款，现付模具费，做样品。做大货付50%，全检后付剩下的。
5. 通过同行口碑调研该铝合金压铸厂是否存在恶意低价偷换材料，交期违约推卸责任，省略质检虚报产能，设备差次品翻新，违规运营售后无保。

总结

打样完美大货出问题？根源常在工厂为赶产量私自调整参数。这就像做菜，样品是标准配方，大货却偷工减料改火候，成品自然变味。 核心就三点：第一，所有参数必须书面锁定，签字封样；第二，任何效率调整都需客户同意并验证；第三，选供应商要实地看流程、查记录、分阶段付款，用合同约束品质。 我们长创精密深谙此道，所有项目均严格固化工艺，杜绝私下调参，用汽车级体系保障从样品到量产的一致与稳定。
