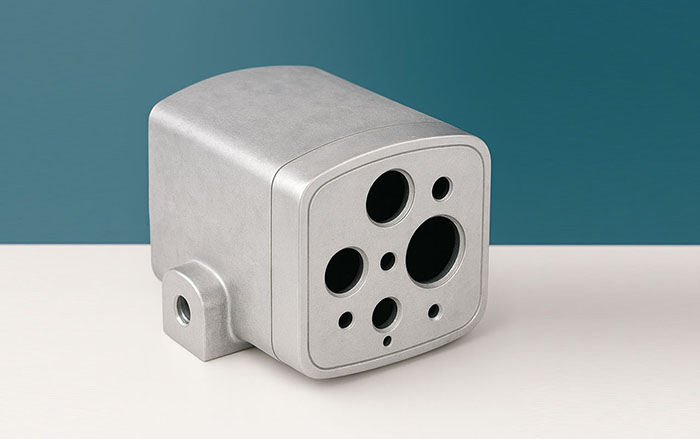

智能家居摄像头ADC12压铸铝合金外壳因强度高（抗拉强度约220MPa）、散热好（导热系数100W/(m·K)），成为中高端机型的主流选择。但从设计到量产，需解决壁厚不均、结构刚性不足、出模困难、精密度不足等核心问题。本文围绕壁厚设计、加强筋布局、出模优化、CNC精加工必要性四大关键环节，提供实操设计方法与生产要点，助力项目落地。
一、壁厚设计：平衡强度、散热与压铸可行性
壁厚是铝合金外壳设计的基础，直接影响压铸填充、结构强度与散热效率，需避免“过薄填充不足”“过厚缩孔”两大痛点。
设计要点
- 常规范围：ADC12压铸件推荐壁厚2-4mm（摄像头外壳常用2.5-3mm）。过薄（＜1.5mm）易导致金属液流动不畅，出现冷隔、缺料；过厚（＞5mm）则因凝固收缩不均产生缩孔、气孔，影响结构强度（用户反馈中“塑料件高温变形”痛点，需通过合理壁厚保证散热，铝合金壁厚越小散热面积越大，利于芯片散热）。
- 差异化设计：受力部位（镜头安装座、螺丝柱）局部加厚至3-4mm（如镜头孔周围需承载镜头重量，壁厚3.5mm为宜）；非受力区域（外壳边缘）减薄至2mm，兼顾轻量化与成本（在典型结构下，2mm壁厚比3mm可实现约15%减重及8%原材料成本优化，具体需结合产品尺寸核算）。
常见问题与解决方案
- 问题：壁厚不均导致冷却收缩变形（如摄像头前盖翘曲，影响镜头装配，用户反馈“安装错位”多源于此）。
- 方案：采用“渐变过渡”设计，壁厚变化≤1:3（如3mm过渡到2mm，过渡段长度≥3mm）；突变处设工艺槽（宽度5mm、深度0.5mm）分散应力，可有效降低变形量（具体需结合产品结构测试）。
二、加强筋布局：提升刚性，避免断裂风险
ADC12铝合金抗拉强度约220MPa（塑胶ABS约40MPa），但结构单薄仍易在跌落时断裂。加强筋设计需兼顾刚性与压铸可行性。
设计要点
- 尺寸规范：厚度≤壁厚的2/3（如3mm壁厚对应筋条1.5-2mm），高度≤5倍壁厚（≤15mm），避免过厚导致“热节”（局部凝固慢产生气孔）。用户反馈“户外使用断裂”多因筋条交叉处缩孔，需特别注意交叉设计。
- 布局原则：沿受力方向（如安装支架处）设纵向筋；平面区域（背面）设网格筋（间距20-30mm），提升抗变形能力；根部做圆角过渡（R0.5-1mm），避免应力集中（圆角设计可显著降低跌落断裂风险）。
常见问题与解决方案
- 问题：加强筋十字交叉处壁厚叠加（如达4mm），压铸后内部缩孔，1.5米跌落测试易断裂。
- 方案：交叉处开工艺孔（直径3-5mm）或错位交叉（筋条错开0.5mm），减少局部壁厚；顶部做0.5mm拔模斜角，便于脱模。
三、出模优化：保障生产效率，降低模具损耗
压铸模具成本高（单腔模具约9-14万元），出模设计不合理会导致脱模困难、零件拉伤，直接影响量产良率。
设计要点
- 斜度与粗糙度：外壁斜度1-2°，内壁2-3°（深腔如镜头孔取3°），确保顺利脱出；表面粗糙度Ra1.6-3.2μm（比塑胶壳略高，避免拉伤）。生产反馈显示，外壁1.5°斜度比1°可显著降低脱模力，延长模具寿命。
- 圆角与倒扣：所有转角做R0.5-1mm圆角（尖角模具寿命仅8万模次，圆角可达12万模次）；卡扣结构优先用螺丝固定替代抽芯（抽芯会增加模具成本15-25%），非必要不设计倒扣。
常见问题与解决方案
- 问题：内壁无斜度导致脱模变形（侧面内凹区域拉伤，良率显著下降）。
- 方案：内壁强制加2°斜度；镜头孔等需垂直面留0.3mm CNC余量，压铸后铣平保证垂直度（合理工艺可将装配良率提升至99%以上）。
四、CNC精加工：关键尺寸的精度保障
ADC12压铸公差±0.3mm，无法满足摄像头核心精度要求（镜头孔同轴度±0.05mm、平面度≤0.1mm），需通过CNC弥补。
设计要点
- 需加工区域：镜头孔（公差±0.05mm）、螺丝柱孔（±0.1mm）、定位面（平面度≤0.1mm），预留0.3-0.5mm加工余量（去除表面氧化层和皮下气孔）。合理预留加工余量可显著提升关键尺寸合格率。
- 成本控制：非配合区域（外表面、装饰槽）直接压铸（CNC加工费占单壳成本5-12%，10万件批量下约1.8元/件，全加工会使成本增加40%）。
常见问题与解决方案
- 问题：压铸变形（平面度超差0.2mm）导致CNC后仍不合格。
- 方案：采用“反变形设计”（模具预变形0.1-0.2mm抵消收缩），可有效降低变形量（具体需测试验证）；CNC用“三点定位”夹具，优先加工基准面（安装面），再定位加工其他尺寸。
总结：设计需“结构-工艺-场景”三位一体
智能家居摄像头ADC12铝合金外壳设计，需以“壁厚2-4mm（匹配3-5m/s压射速度）、加强筋按壁厚2/3设计（交叉处开3-5mm工艺孔）、出模斜度1-3°、关键尺寸CNC精加工”为核心原则，平衡强度、生产可行性与用户需求（如户外抗摔、高温散热）。虽压铸工艺比塑胶复杂，但通过合理设计，可实现“军工级耐候”性能，支撑中高端机型定位。
