在现代制造业中压铸模具起着及其重要的角色，要想生产高质量零件和产品，压铸模具是关键工具之一，在市场中占据了很大的份额，可以用来生产各种金属件，如汽车零部件、发动机零件、电子零件、家电零件等。 本文将深入探讨如何制作高质量的压铸模具，以帮助读者更好地了解这一关键制造工艺。
压铸模具是用于在高压下将液态金属或合金注入模腔中，进行凝固并形成所需零件或产品的工具。压铸模具由上模和下模组成，金属注入后通过高压充满模腔，冷却后打开模具取出成品。
压铸模具的工作原理主要分为以下几个步骤：
模具闭合：上下模合拢，形成一个封闭的模腔。
注射金属：液态金属或合金通过喷嘴被注入模腔中。
充填模腔：金属在高压作用下充满整个模腔。
冷却凝固：金属冷却并逐渐凝固成型。
开模取件：待金属完全凝固后，模具打开，取出成品零件。
通过这一系列步骤，压铸模具可以高效地制造复杂形状的金属零件，广泛应用于汽车制造、航空航天、电子设备、电器、仪器设备、消费电子等行业。
1. 形状复杂的产品制造：压铸模具可以用于制造形状复杂的金属零件和产品。 2. 高效生产：通过压铸模具，可以更短时间内、更快的速度生产大批量的成品。 3. 提高产品质量：压铸模具可以确保产品的一致性和精度，生产出的产品尺寸准确，质量可靠。 4. 节约成本：压铸模具可以节约原材料、人力和生产周期，降低产品生产成本。
在设计压铸模具之前，首先要获取客户提供的产品3D图纸或实物样品，然后进行模具设计制造，下面是压铸模具制造的简要步骤：
确认需求：了解客户对产品的要求和规格。
分析设计：根据实物样品或3D图，进行模具设计，考虑一模出几个产品的生产情况。
技术评估：评估设计方案，确保模具结构合理，满足生产需求。
数值模拟：通过数值模拟分析模具设计方案，验证其可行性。
客户确认：与客户确认设计方案，修改优化至双方达成一致。
模具钢材料选用：选择适合的模具钢材料，考虑使用寿命和生产效率。
模具设计：制定详细的模具设计图纸，并考虑一模多腔和进料口设计。

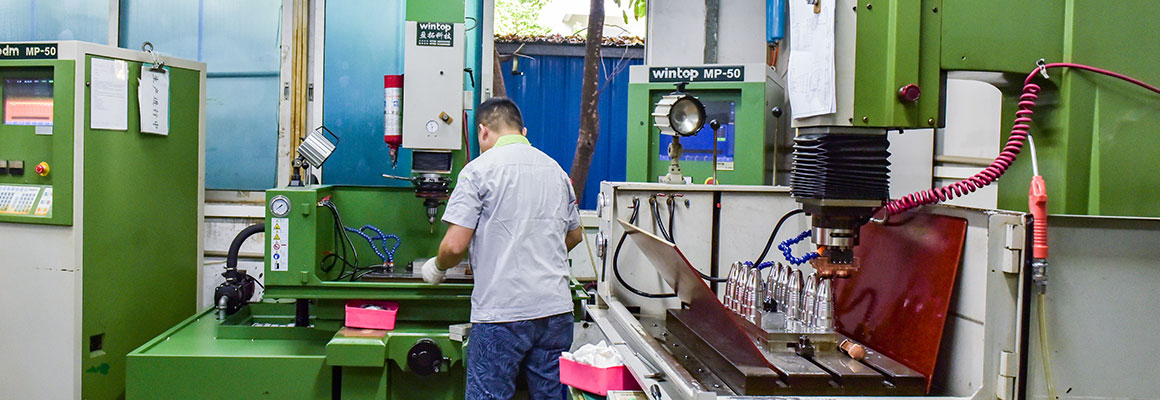

制造加工：按照模具设计图纸，对模具零件进行车削、铣削、镗削、磨削等加工工艺，制作出上模、下模、滑块等模具零部件。。

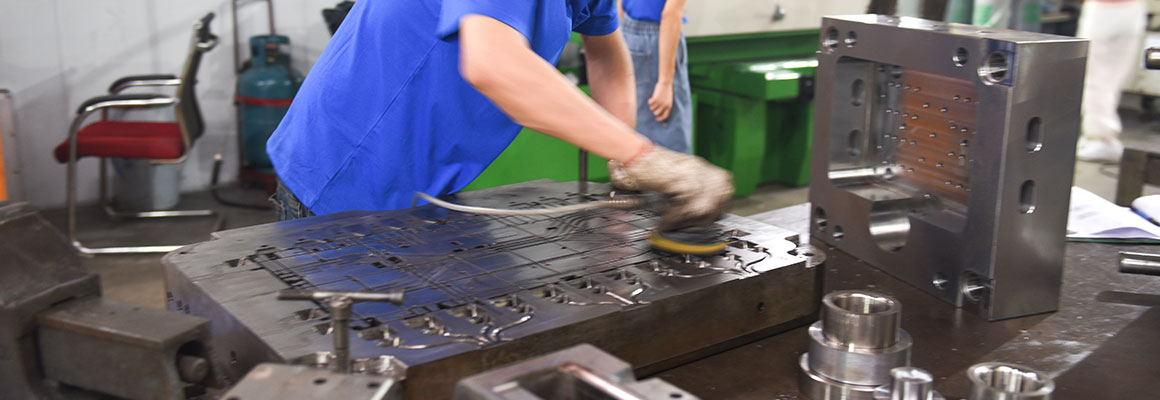

组装调试：组装模具零部件，进行开合、脱模测试和调试。
产品试制：使用模具进行产品试制，检查产品质量和脱模情况。
检测验收：进行模具的全面检测和验收，确保质量达标。
这样的流程可以有效地确保模具设计生产的顺利进行。

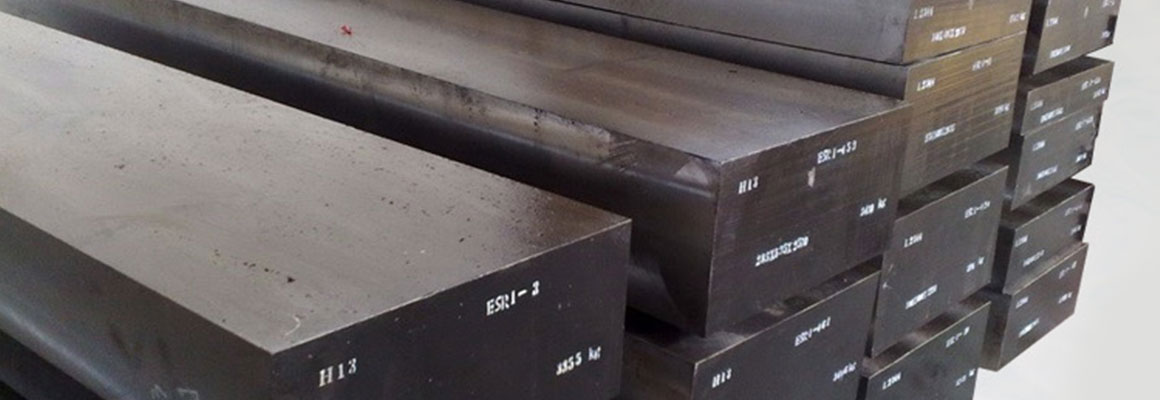

当选择钢材用于制造压铸模具时，会考虑以下一些因素：
1.耐热性：压铸过程需要承受高温和高压，因此需要选择具有良好耐热性能的钢材，如H13和H11钢。 H13钢：耐磨性和热冲击性好，适合用于高温下长时间工作。 H11钢：热强度高，热震稳定性好，适合制造大型模具或高压模具。
2. 耐磨性：模具在生产中会频繁接触金属液态状态，因此需要能够耐高速液态金属冲击和摩擦的钢材，如718钢和NAK80钢。 718钢：硬度高、磨损性能好，适合制造要求高精度的压铸模具。 NAK80钢：优良的耐磨性、耐热性和抗收缩性，适合制造高光洁度的压铸模具。
3. 尺寸稳定性：模具在高温高压下需要保持稳定的尺寸，因此选用具有较好尺寸稳定性的钢材非常重要。
4. 寿命和成本：综合考虑模具的使用寿命和制造成本，选择适合的钢材也是必不可少的因素。
这些钢材都各自具备一定的特性，其选择取决于具体产品的要求、生产环境和成本考量。因此，在选择钢材时需要综合考虑上述因素，以确保模具能够满足生产需求并具有较长的使用寿命。
在压铸生产中，模具的质量控制与检测是至关重要的环节。通过严格的控制和检测，确保模具制造符合标准，才能做出可靠的产品质量。本文将介绍常见的控制方法和检测方法，帮助你更好地了解模具制造中的质量管理流程。
设计评审：在模具设计阶段进行专业评审，确保设计方案符合要求并没有漏洞。
工艺控制：使用高精度、可靠性高的加工设备进行模具加工，以确保每道工序的质量和精度。
材料检测：对模具材料进行严格的检测，确保选用的钢材符合要求，避免因材料质量问题导致的质量缺陷。
热处理控制：严格控制模具热处理参数，确保模具的硬度和耐磨性符合要求。
组装调试：对模具进行严格的组装调试工作，以检验模具的开合精度和脱模情况。
产品试制：使用模具进行产品试制，检查产品质量和外观是否符合要求，同时验证模具的生产性能。
定期维护：建立模具定期维护保养的制度，确保模具长期稳定使用，延长模具寿命。 以上这些方法有助于确保压铸模具的质量稳定性和生产效率，并有效控制制造过程中可能出现的质量问题。

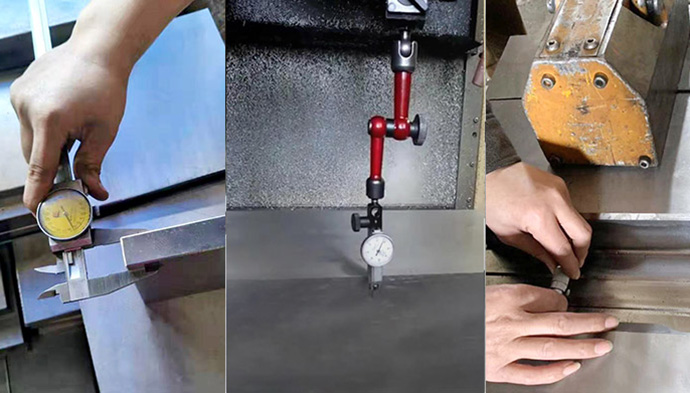

1. 尺寸检测：通过三坐标测量仪、投影仪、卡规等工具对模具的尺寸进行精确测量，确保模具尺寸符合设计要求。 2. 表面质量检测：利用表面粗糙度测试仪、显微镜等设备检测模具表面的光洁度和平整度。 3. 材料成分检测：通过光谱仪、金相显微镜等设备对模具材料的成分进行分析，确保使用符合要求的钢材。 4. 硬度检测：使用洛氏硬度计、布氏硬度计等设备对模具表面和内部的硬度进行检测，判断材料的硬度是否满足要求。 5. 热处理质量检测：通过金相显微镜、显微硬度计等设备对模具进行热处理组织结构和硬度检测，确保热处理效果良好。 6. 功能检测：对模具进行装配、开合、脱模等操作检测，验证模具的功能性能和稳定性。 以上这些质量检测方法在压铸模具制造过程中起着至关重要的作用，确保模具质量达标，生产出优质的压铸产品。
未来压铸的趋势将朝着智能化、自动化、绿色化的方向发展。其中，数字化和智能化将成为压铸产业的重要发展方向，通过引入人工智能、物联网等技术，实现生产过程的智能化管理和优化。同时，随着环保意识的不断提高，绿色化生产也将是压铸产业未来的重点发展方向之一。
特斯拉采用了6000吨级的压铸机，首次在Model Y后地板上采用了一体化压铸技术，这使得Model Y后地板的零件减少了79个，焊点由700-800个减少到50个，相同部件的生产时间由至少两小时缩短至80-90秒。这一创新不仅提高了生产效率，还降低了生产成本，同时也为汽车制造业带来了更加可靠、耐用的产品。特斯拉这采用一体化压铸技术的成功案例，也表明了这种技术在未来压铸产业中的潜力和前景。为汽车制造等行业带来更加高效、精准的生产体验。
因此，我们可以看到，无论是从环保、效率还是成本等方面来看，一体化压铸技术都具有很大的发展潜力和市场前景。未来，我们可以期待这种技术在更多的行业中得到应用和发展。
传统压铸主要用于制造单个零部件，而一体化压铸则旨在将多个独立、分散的零部件高度集成，通过一次性压铸来制造大型铸件。因此，一体化压铸与传统压铸之间的竞争也将更加白热化。在这种情况下，企业需要不断提高自身的技术研发能力和市场竞争力，以应对日益激烈的市场竞争。
广东长创精密智造有限公司立足行业16年，是一家专注于精密镁合金压铸，铝合金压铸，锌合金压铸，压铸模具设计与制造。你只需把您的需求我们，我们将分配专业的压铸工程师为您提供专业的压铸模具制造解决方案。
本文全面介绍了如何制作高质量压铸模具，包括基本概念、工作原理、作用，以及制造步骤和材料选择等关键内容。读者将从中学习压铸模具的基础知识，了解其在各个行业中的广泛应用。此外，还可以了解如何选择合适的材料制作压铸模具，以提高生产效率和产品质量，为其工作或研究提供有益的参考和指导。
